Elektroda kalomelowa należy do najbardziej klasycznych i zarazem wciąż szeroko stosowanych elektrod odniesienia w chemii analitycznej. Jej stabilny i dobrze poznany potencjał sprawia, że stanowi fundament wielu pomiarów elektrochemicznych, od prostego oznaczania pH po zaawansowane badania kinetyki reakcji redoks. Zrozumienie budowy, działania i ograniczeń elektrody kalomelowej pozwala lepiej interpretować wyniki pomiarów, projektować dokładne eksperymenty oraz świadomie dobierać aparaturę w laboratoriach badawczych i przemysłowych.
Historia i znaczenie elektrody kalomelowej w elektrochemii
Rozwój elektrochemii jako nauki był ściśle związany z potrzebą wyznaczenia trwałego i powtarzalnego punktu odniesienia dla potencjałów elektrodowych. W miarę jak badacze odkrywali kolejne reakcje utleniania i redukcji, konieczne stało się porównywanie różnych układów w sposób ilościowy. Właśnie w tym kontekście pojawiła się elektroda kalomelowa, oparta na dobrze zdefiniowanej równowadze pomiędzy metaliczną rtęcią a jej trudno rozpuszczalnym chlorkiem – kalomelem (Hg₂Cl₂).
Pierwsze konstrukcje elektrod odniesienia często cierpiały na niestabilność potencjału, zależność od zanieczyszczeń i trudności w odtwarzaniu warunków pomiarowych. Wprowadzenie układów rtęć/kalomel/roztwór chlorku potasu stanowiło przełom: udało się uzyskać prosty, stosunkowo tani i, co najważniejsze, bardzo powtarzalny układ referencyjny o dobrze określonym potencjale. Dzięki temu możliwe stało się tworzenie skal potencjałów elektrodowych i porównywanie potencjałów standardowych różnych półogniw.
Elektroda kalomelowa szybko zdobyła powszechne uznanie w chemii analitycznej. Przez długie dziesięciolecia była podstawową elektrodą odniesienia stosowaną w pomiarach pH, w potencjometrii, w badaniu przewodnictwa i w licznych zastosowaniach przemysłowych. Znalazła także zastosowanie w edukacji akademickiej, stając się jednym z pierwszych przykładów praktycznego wykorzystania równań elektrochemicznych, zwłaszcza równania Nernsta, w laboratorium studenckim.
Chociaż współcześnie coraz częściej używa się elektrody chlorosrebrowej (Ag/AgCl), elektroda kalomelowa pozostaje ważnym punktem odniesienia historycznego i praktycznego. W wielu starszych monografiach, normach i tablicach potencjałów standardowych odniesienie dokonane jest właśnie względem kalomelu. Zrozumienie, w jaki sposób zdefiniowany jest jej potencjał oraz od czego on zależy, jest kluczowe przy porównywaniu starych i nowych danych.
Znaczenie elektrody kalomelowej wykracza zresztą poza samą elektrochemię. Układ rtęć/kalomel odgrywał istotną rolę w rozwoju technik pomiaru pH, które z kolei są fundamentalne dla badań w zakresie biochemii, farmacji, technologii wody, korozji metali czy kontroli jakości żywności. W efekcie elektroda ta pośrednio przyczyniła się do rozwoju całych obszarów nauki i przemysłu.
Budowa i zasada działania elektrody kalomelowej
Elektroda kalomelowa jest typową elektrodą odniesienia, czyli półogniwem o stałym, dobrze określonym potencjale, który nie ulega istotnym zmianom podczas pomiaru. Jej działanie opiera się na równowadze redoks pomiędzy metaliczną rtęcią a kalomelem (chlorkiem rtęci(I), Hg₂Cl₂) zanurzonymi w roztworze chlorku potasu. To właśnie ta równowaga nadaje elektrodzie stabilny i odtwarzalny potencjał.
Elementy konstrukcyjne

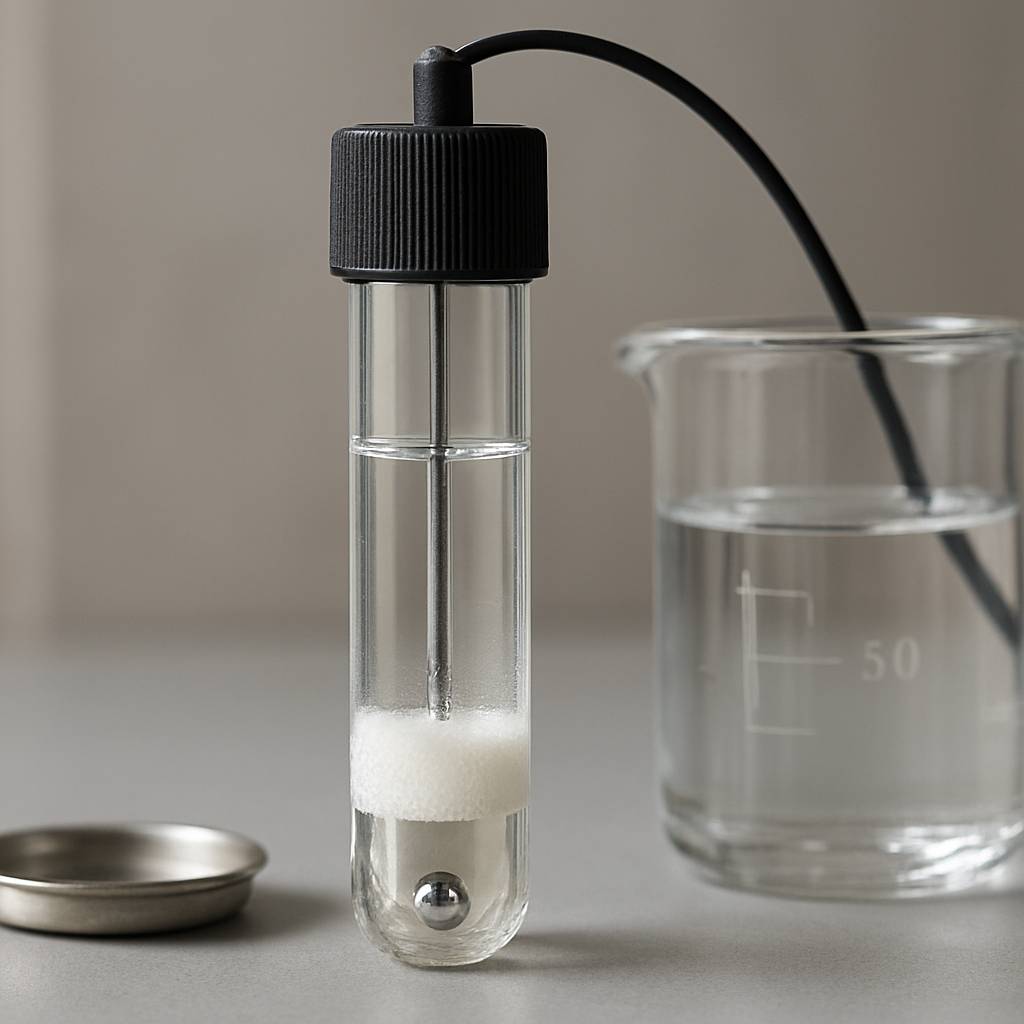

Klasyczna elektroda kalomelowa składa się z kilku charakterystycznych elementów:
- szklana rurka stanowiąca korpus elektrody, zwykle wypełniona roztworem KCl o ustalonym stężeniu (nasyconym, 1 M lub 0,1 M),
- warstwa metalicznej rtęci znajdująca się na dnie elektrody, pełniąca rolę przewodnika elektronów i uczestnika równowagi redoks,
- osad kalomelu (Hg₂Cl₂) utrzymywany w kontakcie z rtęcią; osad ten zapewnia obecność obu form rtęci w stanie równowagi,
- roztwór wewnętrzny zawierający jony chlorkowe w dobrze zdefiniowanym stężeniu, typowo roztwór chlorku potasu,
- kapilara lub porowata przegroda (najczęściej płytka ceramiczna lub tulejka z tworzywa porowatego), zapewniająca kontakt elektrody z roztworem badanym i umożliwiająca przepływ jonów przy jednoczesnym ograniczeniu mieszania się roztworów,
- metalowy przewód (na przykład drut platynowy) wtopiony w warstwę rtęci, wyprowadzony na zewnątrz elektrody jako zacisk elektryczny.
Istotne jest, aby w elektrodo kalomelowej współistniały jednocześnie trzy fazy: rtęć metaliczna, trudno rozpuszczalny kalomel oraz roztwór zawierający jony chlorkowe. Tylko w takiej konfiguracji ustala się dobrze zdefiniowana równowaga redoks, a potencjał elektrody zależy głównie od stężenia jonów Cl⁻ w roztworze wewnętrznym.
Równowaga chemiczna i równanie Nernsta
Podstawowa reakcja opisująca działanie elektrody kalomelowej to:
Hg₂Cl₂(s) + 2 e⁻ ⇌ 2 Hg(l) + 2 Cl⁻(aq)
W stanie równowagi między rtęcią, kalomelem i roztworem chlorku potasu zachodzi wymiana elektronów, aż potencjał półogniwa osiągnie wartość opisującą równowagę tej reakcji. Ponieważ kalomel i metaliczna rtęć tworzą osobne fazy stałą i ciekłą, ich aktywności można przyjąć za stałe. Zmienna pozostaje głównie aktywność jonów chlorkowych w roztworze, zależna od stężenia KCl.
Potencjał elektrody kalomelowej można wyrazić równaniem Nernsta:
E = E°(Hg₂Cl₂/Hg,Cl⁻) − (RT / 2F) ln a(Cl⁻)²
Po uproszczeniu, z uwzględnieniem, że mamy do czynienia z kwadratem aktywności Cl⁻, otrzymujemy:
E = E°′ − (RT / F) ln a(Cl⁻)
gdzie E°′ jest efektywnym potencjałem standardowym uwzględniającym stałe aktywności rtęci i kalomelu. Wynika z tego, że podstawowym czynnikiem wpływającym na wartość potencjału jest aktywność (czyli w przybliżeniu stężenie) jonów chlorkowych w roztworze wewnętrznym elektrody.
Stosując roztwór chlorku potasu o określonym stężeniu, uzyskujemy ściśle zdefiniowaną wartość potencjału. Dlatego w praktyce wyróżnia się trzy główne typy elektrod kalomelowych: nasyconą (SCE – saturated calomel electrode), 1 M oraz 0,1 M, z których każda ma nieco inny potencjał względem standardowej elektrody wodorowej (SHE). W tablicach elektrochemicznych podaje się te wartości z uwzględnieniem temperatury, najczęściej 25 °C.
Potencjał elektrody kalomelowej a temperatura i stężenie
Wartość potencjału elektrody kalomelowej nie jest absolutnie stała – zależy zarówno od temperatury, jak i od stężenia roztworu chlorku potasu. Dla nasyconej elektrody kalomelowej przy 25 °C potencjał względem standardowej elektrody wodorowej wynosi około +0,244 V. Dla elektrody 1 M jest to wartość nieco inna, podobnie dla 0,1 M.
Zmiana temperatury wpływa na współczynnik (RT/F) w równaniu Nernsta, co przekłada się na niewielkie przesunięcie potencjału. Dlatego przy precyzyjnych pomiarach należy stosować odpowiednią kompensację temperaturową lub posługiwać się tabelami uwzględniającymi temperaturę. Nowoczesne przyrządy pomiarowe często posiadają funkcję automatycznej korekcji, ale zrozumienie przyczyny zmian potencjału jest istotne dla interpretacji wyników.
W praktyce laboratoryjnej ważne jest także utrzymanie stałego stężenia roztworu wewnętrznego. Zbyt długie użytkowanie elektrody może prowadzić do zmiany stężenia KCl na skutek dyfuzji jonów przez porowatą przegrodę lub parowania rozpuszczalnika. Objawia się to powolnym dryfem potencjału i spadkiem dokładności pomiarów. Dlatego elektrody kalomelowe należy okresowo sprawdzać i, w razie potrzeby, uzupełniać lub wymieniać roztwór wewnętrzny.
Kontakt z roztworem badanym i zjawisko potencjału styku
Elektroda kalomelowa musi pozostawać w dobrze zdefiniowanym kontakcie jonowym z roztworem badanym. Realizuje się to poprzez porowatą przegrodę, przez którą może powoli przepływać roztwór KCl, tworząc cienką warstwę kontaktową. Stosowanie KCl jest korzystne, ponieważ jony K⁺ i Cl⁻ charakteryzują się zbliżonymi ruchliwościami, co minimalizuje powstawanie dodatkowego potencjału w miejscu styku dwóch roztworów o różnym składzie.
Mimo to zawsze istnieje pewien potencjał styku między roztworem wewnętrznym elektrody a roztworem badanym. W dobrze zaprojektowanych układach potencjał ten jest mały i względnie stały, dlatego często jest pomijany lub traktowany jako część składowa stała przy porównywaniu potencjałów. Jednak w wysokiej klasy pomiarach, zwłaszcza w roztworach o nietypowym składzie jonowym, zjawisko to może wpływać na dokładność wyników i wymaga uwzględnienia w analizie błędów.
Zastosowania, zalety i ograniczenia elektrody kalomelowej
Elektroda kalomelowa jest jednym z najbardziej uniwersalnych narzędzi pomiarowych w elektrochemii. Jej zasadniczą funkcją jest dostarczanie stabilnego, powtarzalnego potencjału odniesienia, dzięki któremu można precyzyjnie mierzyć potencjały innych elektrod lub całych ogniw. Zastosowania obejmują zarówno badania laboratoryjne, jak i liczne procesy przemysłowe oraz kontrolę jakości w różnych gałęziach technologii chemicznej.
Zastosowania w pomiarach pH i potencjometrii
W klasycznych układach do pomiaru pH elektroda kalomelowa pełni rolę elektrody odniesienia współpracującej z elektrodą szklaną czułą na jony wodorowe. Różnica potencjałów między nimi jest przeliczana na wartość pH na podstawie znanej zależności liniowej wynikającej z równania Nernsta. Stabilność potencjału odniesienia ma tutaj kluczowe znaczenie – wszelkie wahania przekładają się bowiem bezpośrednio na błąd pomiaru pH.
W potencjometrii elektroda kalomelowa jest wykorzystywana w wielu typach miareczkowań, w tym w oznaczaniu jonów metali, anionów, a także w miareczkowaniu redoks. Działając jako stabilne odniesienie, pozwala obserwować zmiany potencjału elektrody wskaźnikowej w funkcji objętości titranta. Punkty przegięcia krzywej potencjał–objętość odpowiadają punktom równoważnikowym, co umożliwia dokładne wyznaczenie stężenia analitu.
W praktyce laboratoryjnej szczególnie ważne jest, że elektroda kalomelowa jest stosunkowo odporna na wiele jonów obecnych w typowych roztworach wodnych. O ile nie występują silne kompleksujące lub utleniające składniki, potencjał elektrody pozostaje w zasadzie niezmienny. Dzięki temu możliwe jest prowadzenie miareczkowań w szerokim zakresie stężeń i składów roztworów bez utraty wiarygodności wyników.
Zastosowania w badaniach kinetyki i korozji
Elektroda kalomelowa odgrywa istotną rolę w badaniach elektrodowych procesów kinetycznych, takich jak szybkość przejścia elektronów na granicy faz czy mechanizmy reakcji redoks. Jako elektrodę odniesienia stosuje się ją w układach trójelektrodowych, składających się z elektrody roboczej, pomocniczej i odniesienia. Stały potencjał kalomelu umożliwia precyzyjną kontrolę potencjału elektrody roboczej względem dobrze zdefiniowanego punktu, co jest niezbędne w technikach takich jak woltamperometria cykliczna czy chronoamperometria.
W badaniach korozji elektroda kalomelowa umożliwia wyznaczanie potencjałów korozyjnych metali i stopów w różnych środowiskach. Dzięki temu można oceniać podatność materiałów na korozję, określać efektywność inhibitorów korozji czy analizować wpływ składu elektrolitu na przebieg procesów niszczenia. Stabilność potencjału odniesienia jest tu szczególnie cenna, ponieważ procesy korozyjne są z natury długotrwałe i powolne, a pomiary wymagają zachowania powtarzalności w czasie.
Zalety elektrody kalomelowej
Do podstawowych zalet elektrody kalomelowej należą:
- bardzo dobra powtarzalność i stabilność potencjału w warunkach laboratoryjnych,
- relatywnie prosta i tania konstrukcja, łatwa do wykonania i regeneracji,
- dobra zgodność danych literaturowych – potencjał tej elektrody jest jednym z najlepiej opisanych w literaturze elektrochemicznej,
- możliwość wyboru różnych stężeń roztworu KCl, co pozwala dopasować potencjał i właściwości elektrody do konkretnych zastosowań,
- szeroki zakres temperatur pracy i stabilność w typowych temperaturach laboratoryjnych,
- kompatybilność z wieloma układami pomiarowymi, zwłaszcza w środowiskach wodnych o umiarkowanym zasoleniu.
W praktyce dydaktycznej i badawczej elektroda kalomelowa uchodzi za wzorcowy przykład klasycznej elektrody odniesienia. Jej zachowanie jest dobrze przewidywalne, co ułatwia wprowadzanie studentów w zagadnienia potencjału elektrochemicznego oraz stosowania równania Nernsta do interpretacji wyników eksperymentów.
Ograniczenia i kwestie bezpieczeństwa
Mimo wielu zalet elektroda kalomelowa ma również istotne ograniczenia. Najważniejszym z nich jest obecność rtęci i jej związków, które są silnie toksyczne dla ludzi i środowiska. Zarówno metaliczna rtęć, jak i kalomel mogą stanowić poważne zagrożenie w przypadku uszkodzenia elektrody lub niewłaściwego postępowania z odpadami. Współczesne przepisy ochrony środowiska i bezpieczeństwa pracy coraz bardziej ograniczają stosowanie rtęci, co skłania do zastępowania elektrod kalomelowych bezrtęciowymi odpowiednikami, takimi jak elektrody Ag/AgCl.
Innym ograniczeniem jest możliwość powolnej zmiany stężenia roztworu KCl wskutek dyfuzji i parowania, co prowadzi do dryfu potencjału w dłuższym okresie użytkowania. Elektrody wymagają więc odpowiedniej konserwacji, przechowywania w odpowiednim roztworze i okresowej kontroli potencjału względem wzorca. W przeciwnym razie dokładność pomiarów może ulec zauważalnemu pogorszeniu.
Elektroda kalomelowa nie jest również idealna do wszystkich typów roztworów. W silnie utleniających środowiskach kalomel może ulegać niepożądanym reakcjom, prowadząc do zmian potencjału. Podobnie obecność silnych kompleksantów rtęci może zakłócać równowagę redoks w elektrodzie. W takich przypadkach zaleca się stosowanie innych typów elektrod odniesienia, lepiej dostosowanych do warunków chemicznych badanych układów.
Wreszcie, ze względu na stosowanie porowatej przegrody, zawsze istnieje pewien minimalny przepływ roztworu KCl z elektrody do roztworu badanego. W większości zastosowań nie stanowi to problemu, ale w analizach śladowych lub w bardzo małych objętościach prób może wpływać na skład roztworu i wyniki oznaczeń. W takich sytuacjach niekiedy stosuje się specjalne konstrukcje o zredukowanym przecieku lub inne rodzaje elektrod odniesienia.
Perspektywy i alternatywy dla elektrody kalomelowej
Rosnąca świadomość ekologiczna i przepisy ograniczające użycie rtęci sprawiają, że elektrody kalomelowe są stopniowo wypierane przez inne konstrukcje. Najpopularniejszą alternatywą jest elektroda chlorosrebrowa (Ag/AgCl), która nie zawiera rtęci i zapewnia również stabilny potencjał odniesienia. Jej działanie opiera się na równowadze między metalicznym srebrem a chlorkiem srebra w roztworze KCl, analogicznie do układu rtęć/kalomel.
Mimo to elektroda kalomelowa nadal jest opisana w wielu normach i procedurach analitycznych. Znajomość jej właściwości pozostaje istotna, ponieważ wyniki pomiarów uzyskane z jej użyciem tworzą ogromną część historycznych baz danych, tablic potencjałów i opracowań naukowych. Inżynierowie, chemicy i badacze interpretujący starsze dane muszą rozumieć różnice między potencjałami odniesionymi do elektrody kalomelowej a tymi odniesionymi do innych standardów.
W nowoczesnych systemach pomiarowych można dokonywać przeliczeń pomiędzy skalami potencjałów, uwzględniając znane wartości potencjałów różnych elektrod odniesienia względem standardowej elektrody wodorowej. Umożliwia to bezpośrednie porównywanie danych uzyskanych w różnych czasach i przy użyciu różnych typów elektrod, co jest szczególnie ważne w długoterminowych badaniach zmian środowiskowych czy w analizie trendów technologicznych.
FAQ – najczęstsze pytania o elektrodę kalomelową
Do czego służy elektroda kalomelowa?
Elektroda kalomelowa służy jako stabilna elektroda odniesienia w pomiarach elektrochemicznych. Stosuje się ją m.in. w pomiarach pH, potencjometrii, badaniach korozji i kinetyki reakcji redoks. Jej zadaniem jest dostarczenie stałego, dobrze zdefiniowanego potencjału, względem którego mierzy się potencjał innych elektrod. Dzięki temu możliwe jest porównywanie wyników między różnymi doświadczeniami i laboratoriami oraz budowanie spójnych skal potencjałów.
Jakie są rodzaje elektrod kalomelowych?
Główne rodzaje elektrod kalomelowych różnią się stężeniem roztworu chlorku potasu wewnątrz elektrody. Najczęściej stosuje się elektrody nasycone (SCE), z roztworem KCl o stężeniu 1 M lub 0,1 M. Każda z nich ma nieco inny potencjał względem standardowej elektrody wodorowej, co jest dokładnie opisane w tablicach elektrochemicznych. Wybór konkretnego typu zależy od wymagań pomiaru, m.in. od pożądanego zakresu potencjałów i zgodności z procedurami analitycznymi.
Dlaczego elektroda kalomelowa jest stopniowo zastępowana?
Główną przyczyną zastępowania elektrody kalomelowej innymi elektrodami odniesienia jest obecność rtęci i jej związków, które są silnie toksyczne i szkodliwe dla środowiska. Wiele przepisów ogranicza użycie rtęci w laboratoriach i przemyśle, co sprzyja przechodzeniu na bezrtęciowe układy, głównie elektrody Ag/AgCl. Dodatkowo elektrody chlorosrebrowe są zazwyczaj łatwiejsze w obsłudze i mają porównywalną stabilność, dlatego stanowią praktyczną i bezpieczniejszą alternatywę dla kalomelu.
Jak dbać o elektrodę kalomelową, aby zachować jej stabilność?
Aby zachować stabilność potencjału elektrody kalomelowej, należy przechowywać ją w roztworze KCl o stężeniu zalecanym przez producenta, zapobiegając wysychaniu przegrody porowatej. Nie wolno dopuszczać do zanieczyszczeń roztworu wewnętrznego ani uszkodzenia szklanej obudowy. W razie długotrwałego użytkowania warto okresowo sprawdzać potencjał elektrody względem wzorca oraz uzupełniać lub wymieniać roztwór KCl. Należy także ściśle przestrzegać zasad bezpiecznego obchodzenia się z rtęcią.
Czy elektroda kalomelowa może być używana w każdym roztworze?
Elektroda kalomelowa najlepiej sprawdza się w typowych roztworach wodnych o umiarkowanym zasoleniu i bez silnych utleniaczy czy kompleksantów rtęci. W silnie utleniających środowiskach kalomel może ulegać rozkładowi, co prowadzi do dryfu potencjału i zafałszowania wyników. Problemem mogą być też roztwory bardzo rozcieńczone lub o szczególnym składzie jonowym, gdzie przeciek KCl z elektrody istotnie zmienia skład próbki. W takich sytuacjach należy rozważyć użycie innego typu elektrody odniesienia lub specjalnych konstrukcji o ograniczonym przecieku.
