Linia przesyłowa jest jednym z kluczowych pojęć w elektrotechnice, elektronice i technice wysokich częstotliwości. Łączy światy fizyki fal elektromagnetycznych, teorii obwodów oraz praktycznej inżynierii, umożliwiając efektywne transportowanie energii i informacji na znaczne odległości. Jej poprawne zrozumienie wymaga spojrzenia zarówno na model matematyczny, jak i na rzeczywistą budowę przewodów, kabli czy struktur mikrofalowych, w których zachodzą złożone zjawiska falowe.
Podstawowa definicja i fizyczne znaczenie linii przesyłowej
Linia przesyłowa to układ przewodów lub innych struktur przewodzących, który służy do przenoszenia sygnałów elektrycznych lub energii z jednego punktu do drugiego, przy czym efekty falowe nie mogą zostać pominięte. W przeciwieństwie do prostego połączenia przewodowego, które w niskich częstotliwościach można traktować jak zwykły przewód o pewnej rezystancji, linia przesyłowa uwzględnia rozkład parametrów wzdłuż długości: indukcyjności, pojemności, rezystancji i konduktancji. Powoduje to, że napięcie i prąd nie są takimi samymi wielkościami w każdym punkcie, ale zmieniają się z odległością i czasem, tworząc rozchodzące się fale elektromagnetyczne.
Kluczowe jest zrozumienie, że linia przesyłowa nie jest tylko przewodem, ale dwoma (lub większą liczbą) przewodnikami, pomiędzy którymi rozkłada się pole elektryczne i magnetyczne. Fala napięcia i prądu to w istocie inaczej opisana fala pola elektromagnetycznego. W praktyce spotykamy wiele odmian linii przesyłowych: od napowietrznych linii energetycznych wysokiego napięcia, przez kable koncentryczne, aż po mikropaskowe linie na płytkach drukowanych, stosowane w urządzeniach radiowych, telekomunikacyjnych i radarowych.
Parametrami, które najbardziej charakteryzują linię, są: impedancja charakterystyczna, prędkość propagacji fali, stała tłumienia oraz stała fazowa. Te wielkości wynikają z rozłożonych na jednostkę długości parametrów elektrycznych: indukcyjności L, pojemności C, rezystancji R oraz konduktancji G. W praktycznych zastosowaniach inżynierowie dążą do takiego doboru geometrii i materiałów linii, aby parametry te były korzystne dla przesyłanej energii lub informacji – minimalizując straty i zniekształcenia.
Model rozłożony i równania telegrafistów
Klasyczna analiza linii przesyłowej opiera się na tzw. modelu rozłożonym. W tym ujęciu linia, zamiast być traktowana jako prosty odcinek przewodu o jednej wartości rezystancji i indukcyjności, jest przedstawiana jako nieskończony szereg elementów elementarnych: małych cewek (LΔx), kondensatorów (CΔx), rezystorów (RΔx) i przewodników strat dielektrycznych (GΔx). Dzięki temu można uchwycić zjawiska zależne od położenia, takie jak odbicia fali, tłumienie czy zmiana fazy.
Matematycznym opisem zachowania linii są tzw. równania telegrafistów, które wiążą zmiany napięcia i prądu w przestrzeni oraz czasie. W najprostszej postaci dla linii stratnej przyjmują one postać pary równań różniczkowych cząstkowych pierwszego rzędu, które po odpowiedniej transformacji przestrzennej i czasowej można sprowadzić do równań falowych. Te równania pokazują, że zarówno napięcie, jak i prąd zachowują się jak fale rozchodzące się wzdłuż linii z określoną prędkością i tłumieniem.
Rozwiązania równań telegrafistów można przedstawić jako sumę dwóch fal: fali biegnącej w kierunku obciążenia oraz fali odbitej, biegnącej w stronę źródła. Jeśli obciążenie linii jest idealnie dopasowane do jej impedancji charakterystycznej, fala odbita nie powstaje, a energia jest w całości przekazywana do obciążenia. W przeciwnym razie część energii wraca, co prowadzi do powstawania fal stojących, lokalnych maksimum i minimum napięcia oraz potencjalnych przekroczeń wytrzymałości izolacji.
Model rozłożony pozwala także precyzyjnie zdefiniować wielkość nazywaną impedancją charakterystyczną Z0. Jest to stosunek amplitudy napięcia do amplitudy prądu dla fali biegnącej tylko w jednym kierunku, bez odbić. Z0 zależy wyłącznie od L i C na jednostkę długości (w przybliżeniu linii bezstratnej), dzięki czemu można ją wyliczyć z geometrii oraz właściwości materiałów. W praktyce przyjmuje się standardowe wartości impedancji, jak 50 Ω w systemach radiowych czy 75 Ω w systemach telewizyjnych, aby ułatwić projektowanie i łączenie elementów.
Rodzaje linii przesyłowych i ich zastosowania

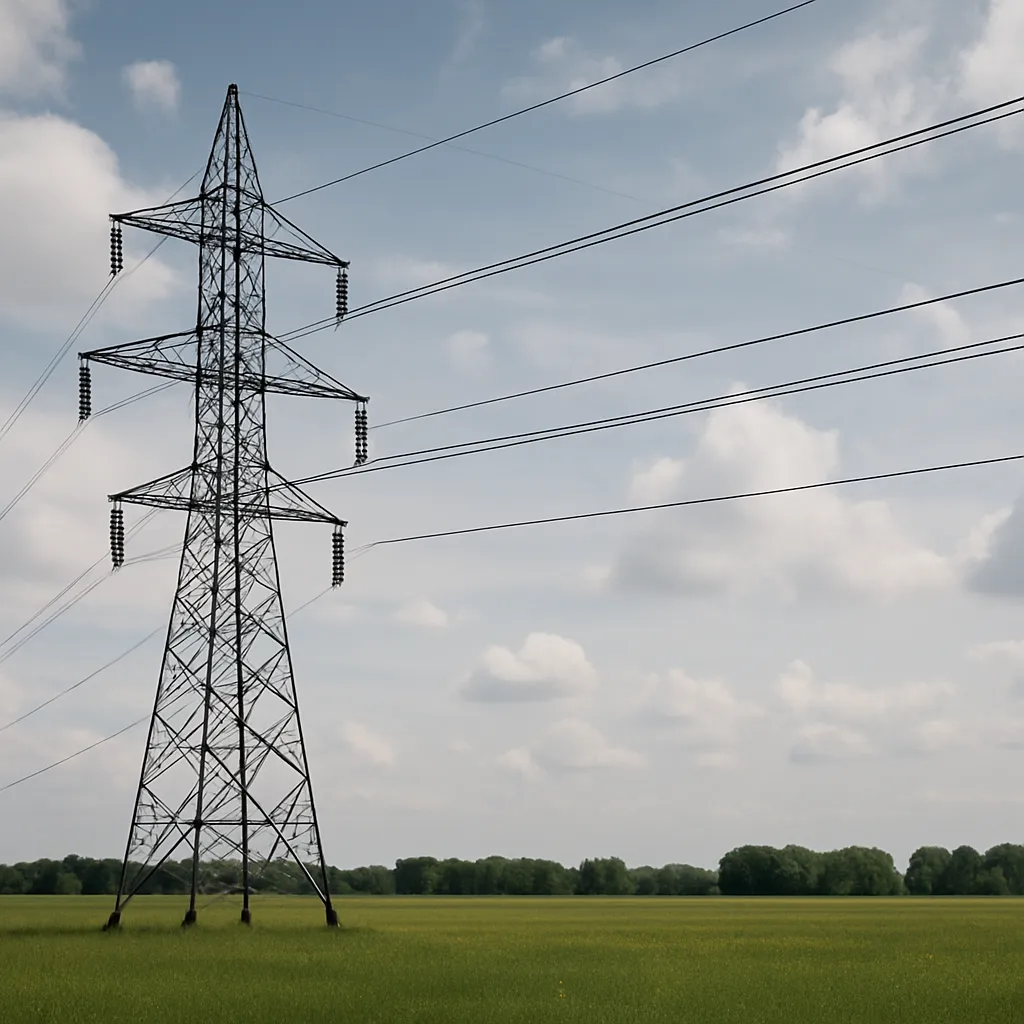

W technice spotyka się wiele typów linii przesyłowych, różniących się budową fizyczną, parametrami elektrycznymi oraz obszarem zastosowań. Jednym z najbardziej klasycznych przykładów jest linia napowietrzna wysokiego napięcia, wykorzystywana w systemach elektroenergetycznych. Składa się ona z przewodów zawieszonych na słupach, z powietrzem jako dielektrykiem. Jej projektowanie wymaga uwzględnienia nie tylko aspektów elektrycznych, ale również mechanicznych, termicznych oraz środowiskowych. Długie odcinki tych linii wykazują wyraźne zjawiska falowe, szczególnie przy stanach przejściowych, takich jak zwarcia czy przepięcia atmosferyczne.
W elektronice i telekomunikacji powszechnie stosuje się kable koncentryczne i skrętkę. Kabel koncentryczny to linia, w której przewód wewnętrzny jest współosiowo otoczony cylindrycznym ekranem, a pomiędzy nimi znajduje się dielektryk. Taka konstrukcja daje dobrą odporność na zakłócenia zewnętrzne i stabilne parametry impedancyjne. Skrętka z kolei wykorzystuje pary skręconych przewodów, co zmniejsza emisję i podatność na zakłócenia poprzez wzajemne kompensowanie pól magnetycznych. Obie te struktury są podstawą współczesnych sieci komputerowych, systemów telewizyjnych, radiowych i telefonicznych.
W technice mikrofalowej i wysokoczęstotliwościowej dominuje podejście zintegrowane z płytką drukowaną. Linie mikropaskowe, paskowe, koplanarne czy szczelinowe to różne warianty struktur, w których przewodnik sygnałowy jest odpowiednio ukształtowany na laminacie, a drugi przewodnik (masa) znajduje się na przeciwnej stronie lub w tej samej płaszczyźnie. Dzięki precyzyjnemu doborowi szerokości ścieżki, odległości od płaszczyzny masy oraz rodzaju dielektryka można kontrolować impedancję charakterystyczną, tłumienie, dyspersję i inne parametry. Pozwala to projektować złożone filtry, sprzęgacze, dzielniki mocy i anteny w formie kompaktowych układów.
Nie można pominąć falowodów, które również są formą linii przesyłowych, choć z nieco inną naturą propagacji fali. Falowód metalowy o przekroju prostokątnym lub kołowym prowadzi fale elektromagnetyczne w trybach, które nie mają bezpośredniego odpowiednika w liniach dwuprzewodowych. Zapewniają one bardzo małe straty przy wysokich częstotliwościach mikrofalowych i milimetrowych, są więc chętnie stosowane w radarach, łączach satelitarnych czy systemach pomiarowych.
Impedancja, dopasowanie i odbicia fal
Jednym z najważniejszych zagadnień związanych z liniami przesyłowymi jest dopasowanie impedancji. Źródło sygnału, linia przesyłowa i odbiornik tworzą system, w którym przepływ energii jest optymalny tylko wtedy, gdy impedancje są odpowiednio dobrane. Jeśli impedancja obciążenia różni się od impedancji charakterystycznej linii, na styku pojawia się częściowe odbicie fali. To zjawisko opisuje współczynnik odbicia Γ, który jest funkcją stosunku impedancji obciążenia do impedancji charakterystycznej. Jego wartość bezwzględna odzwierciedla, jaka część mocy jest odbijana, a argument (faza) określa przesunięcie fazowe odbitego sygnału.
W praktyce technik wysokich częstotliwości dąży się do minimalizacji odbić, ponieważ prowadzą one do zniekształceń sygnału, zakłóceń pomiarów oraz lokalnego przegrzewania elementów. Stosuje się różne metody dopasowania: dyskretne elementy RLC, transformatory impedancji, odcinki linii o zmienionej geometrii, a także struktury wykorzystujące zjawiska falowe, jak ćwierćfalowe transformatory czy sprzęgacze kierunkowe. Analiza tych rozwiązań często odbywa się na wykresie Smitha, który w zwartej formie przedstawia zależność współczynnika odbicia od impedancji znormalizowanej.
Odbicia są szczególnie problematyczne w systemach cyfrowych o bardzo stromych zboczach sygnału. Pomimo stosunkowo niskiej częstotliwości taktowania, składowe widmowe takich impulsów sięgają setek megaherców, a nawet gigaherców, co sprawia, że przewody na płytkach drukowanych zaczynają zachowywać się jak linie przesyłowe. Niedopasowanie impedancji prowadzi do przesłuchów, oscylacji, podbicia lub obniżenia poziomu logicznego, co w skrajnych przypadkach może powodować błędy w transmisji danych lub niestabilną pracę układu cyfrowego.
W dziedzinie energetyki wysokonapięciowej odbicia falowe również odgrywają istotną rolę, szczególnie przy zjawiskach przejściowych. Przepięcia pochodzące od wyładowań atmosferycznych czy operacji łączeniowych rozchodzą się wzdłuż linii jako fale nadnapięciowe, które na końcach linii, odgałęzieniach oraz elementach izolacyjnych mogą powodować groźne dla urządzeń koncentracje pola elektrycznego. Odpowiednie modelowanie linii przesyłowych w symulacjach stanów nieustalonych jest zatem konieczne do zapewnienia niezawodności sieci elektroenergetycznych.
Straty, dyspersja i ograniczenia rzeczywiste
Idealna linia przesyłowa, w której nie występują żadne straty ani dyspersja, stanowi jedynie użyteczny model teoretyczny. W rzeczywistości każda linia ma pewną rezystancję przewodników, straty dielektryczne, promieniowanie energii w przestrzeń oraz nierównomierności geometrii. Rezystancja powoduje nagrzewanie przewodów i tłumienie sygnału rosnące z długością linii. Straty dielektryczne są związane z polaryzacją materiału izolacyjnego i jego stratami dielektrycznymi, wyrażanymi poprzez współczynnik strat tg δ. Im wyższa częstotliwość, tym większy wpływ tych czynników, co stawia ograniczenia na maksymalną długość praktycznie użytecznej linii dla danej aplikacji.
Dyspersja to zjawisko, w którym prędkość fazowa fali zależy od częstotliwości. W liniach dyspersyjnych różne składowe częstotliwościowe rozchodzą się z różnymi prędkościami, co prowadzi do zniekształceń kształtu impulsu w czasie. Jest to szczególnie istotne w systemach szerokopasmowych, gdzie sygnały zawierają szerokie widmo częstotliwości. Projektanci starają się minimalizować dyspersję poprzez dobór odpowiednich struktur geometrycznych oraz materiałów, a tam, gdzie to niemożliwe, stosują techniki kompensacyjne w dziedzinie czasu lub częstotliwości.
Dodatkowym ograniczeniem jest zjawisko naskórkowości, które powoduje, że przy wysokich częstotliwościach prąd wypiera się ku powierzchni przewodnika. Skutkuje to efektywnym wzrostem rezystancji z częstotliwością, ponieważ prąd przepływa przez coraz mniejsze efektywne pole przekroju. Aby zredukować straty naskórkowe, stosuje się przewodniki z materiałów o wysokiej przewodności, takich jak miedź lub srebro, czasami pokrywając powierzchnię cienką warstwą materiału o jeszcze lepszych właściwościach przewodzenia.
W długich liniach energetycznych pojawiają się ponadto zjawiska związane z oddziaływaniem pola elektromagnetycznego na otoczenie. Przykładami są straty koronowe, wyładowania częściowe czy emisja zakłóceń radiowych. Wymuszają one stosowanie odpowiednich odległości między przewodami, pierścieni wyrównawczych, przewodów wiązkowych oraz skomplikowanych izolatorów. Wszystkie te elementy wpływają na parametry elektryczne linii, co w zaawansowanych analizach wymaga ujęcia w modelu matematycznym.
Linie przesyłowe w systemach cyfrowych i telekomunikacyjnych
Rosnące prędkości transmisji danych w systemach cyfrowych spowodowały, że nawet krótkie odcinki ścieżek na płytkach drukowanych traktuje się jako linie przesyłowe. W sytuacji, gdy czas propagacji sygnału wzdłuż ścieżki staje się porównywalny z czasem narastania impulsu, nie można już stosować uproszczonego modelu skupionych elementów R i C. Zamiast tego analizuje się integralność sygnału, odbicia, przesłuchy i zjawiska rezonansowe z użyciem formalizmu linii transmisyjnych. Pozwala to przewidywać i eliminować problemy, które w przeciwnym razie mogłyby ujawnić się dopiero na etapie testów prototypu.
W telekomunikacji linie przesyłowe są podstawą infrastruktury: od kabli światłowodowych, które choć fizycznie prowadzą fale świetlne, do których stosuje się analogiczne pojęcia charakterystycznej impedancji czy dopasowania, po kable miedziane i struktury na płytach radiowych urządzeń nadająco-odbiorczych. W każdym z tych przypadków chodzi o efektywne, małostratne i mało zniekształcające przenoszenie informacji. Projektuje się więc nie tylko same linie, ale również złącza, przejścia między różnymi rodzajami linii oraz układy dopasowujące, które minimalizują odbicia na granicach ośrodków.
Rozwój technologii bezprzewodowych, takich jak 5G czy planowane 6G, wymaga stosowania coraz wyższych częstotliwości nośnych. Oznacza to, że linie przesyłowe w urządzeniach mobilnych i stacjach bazowych muszą pracować w zakresach częstotliwości, w których nawet niewielkie niedokładności geometrii czy niejednorodności materiału prowadzą do zauważalnych strat i dyspersji. Dlatego rośnie znaczenie precyzyjnych technologii wytwarzania płytek wysokoczęstotliwościowych, laminatów o niskich stratach oraz symulacji elektromagnetycznych trójwymiarowych struktur.
Aspekty projektowe i symulacyjne
Projektowanie linii przesyłowych wymaga połączenia znajomości teorii fal elektromagnetycznych z praktyczną wiedzą o technologiach produkcji. Podstawowym krokiem jest dobór odpowiedniej struktury i materiałów dla konkretnej aplikacji. Na przykład w systemach mikrofalowych wybiera się laminaty o niskich stratach dielektrycznych i stabilnej stałej dielektrycznej w funkcji częstotliwości i temperatury. Geometria ścieżek – ich szerokość, odległość od płaszczyzny masy, grubość miedzi – jest dobierana tak, aby uzyskać pożądaną impedancję charakterystyczną, np. 50 Ω. Do tego dochodzi analiza efektów sąsiedztwa, takich jak przesłuchy pomiędzy równoległymi liniami.
Symulacje komputerowe odgrywają kluczową rolę w tym procesie. Programy wykorzystujące metody pola pełnego, takie jak metoda elementów skończonych czy metoda momentów, umożliwiają analizę złożonych struktur w trzech wymiarach, uwzględniając wszystkie istotne efekty: straty w przewodnikach i dielektrykach, promieniowanie, dyspersję, a nawet sprzężenie z obudową. Inżynierowie mogą w ten sposób przewidzieć zachowanie linii w szerokim zakresie częstotliwości, optymalizować parametry pod kątem minimalnego tłumienia czy zniekształceń, a także badać wpływ tolerancji produkcyjnych.
W praktyce projektowej nieodzowne są także narzędzia do analizy obwodowej, które pozwalają traktować linie przesyłowe jako elementy schematów zastępczych. Modele w domenie częstotliwości i czasu umożliwiają symulację odpowiedzi impulsowej, charakterystyk S-parametrów, a także integrację z innymi komponentami systemu, takimi jak wzmacniacze, filtry czy przetworniki. Dzięki temu możliwe jest wielopoziomowe podejście: od ogólnego zarysu architektury systemu po dokładne odwzorowanie szczegółów fizycznej realizacji i ich wpływu na parametry końcowe.
Znaczenie linii przesyłowych w nauce i przyszłych technologiach
Linie przesyłowe nie są wyłącznie narzędziem inżynierów praktyków; odgrywają także istotną rolę w badaniach naukowych. W laboratoriach fizycznych wykorzystywane są do precyzyjnego kształtowania i przesyłania sygnałów pomiarowych, impulsów wysokiego napięcia czy sygnałów mikrofalowych. Naukowcy badają nowe materiały na dielektryki i przewodniki, opracowując struktury o niezwykłych właściwościach, takie jak metamateriały, które umożliwiają kontrolę propagacji fali w niespotykany dotąd sposób. Linie przesyłowe z metamateriałami mogą mieć np. ujemną dyspersję, kompensując zniekształcenia powstające w innych częściach systemu.
W kontekście technologii kwantowych pojawiają się nadprzewodzące linie przesyłowe, w których rezystancja przewodników jest znikoma, a straty są zredukowane do minimum. Takie linie są wykorzystywane do łączenia kubitów w procesorach kwantowych, przesyłu sygnałów sterujących oraz odczytu stanu układów nadprzewodzących. Wymagają one pracy w bardzo niskich temperaturach i w warunkach ekstremalnego ekranowania elektromagnetycznego, ale otwierają drogę do budowy skalowalnych systemów kwantowych, w których kontrola nad zjawiskami falowymi ma znaczenie fundamentalne.
Innym kierunkiem rozwoju są elastyczne i drukowane linie przesyłowe, wytwarzane na cienkich podłożach polimerowych lub nawet na tkaninach. Umożliwiają tworzenie ubieralnej elektroniki, inteligentnych opakowań oraz rozproszonych czujników wbudowanych w infrastrukturę budynków. W takich zastosowaniach parametry elektryczne muszą być pogodzone z wymaganiami mechanicznymi: odpornością na zginanie, rozciąganie, cykliczne obciążenia oraz wpływ wilgoci i temperatury. Projektowanie staje się więc zadaniem wielodyscyplinarnym, obejmującym nie tylko elektrotechnikę, ale także inżynierię materiałową i mechanikę.
Można oczekiwać, że wraz z postępem technologii komunikacyjnych, fotonicznych i kwantowych, rola linii przesyłowych będzie się jeszcze zwiększać. Zrozumienie ich natury falowej, umiejętność precyzyjnego modelowania oraz zaawansowane metody pomiaru staną się nieodzownym elementem kompetencji inżynierów i badaczy. Linie przesyłowe łączą bowiem fundamentalne prawa fizyki, takie jak równania Maxwella, z bardzo praktycznymi problemami przesyłu energii i informacji, tworząc fascynujący obszar na styku teorii i praktyki.
FAQ – najczęściej zadawane pytania
Jakie są podstawowe parametry opisujące linię przesyłową?
Linia przesyłowa jest opisywana przez parametry rozłożone na jednostkę długości: indukcyjność L, pojemność C, rezystancję R oraz konduktancję G. Z tych wielkości wynikają parametry falowe: impedancja charakterystyczna Z0, stała tłumienia α, stała fazowa β oraz prędkość propagacji. W praktyce inżynierskiej szczególnie istotne są Z0 i tłumienie, bo decydują o dopasowaniu do źródła i obciążenia oraz o stratach sygnału na długich odcinkach linii.
Czym różni się linia przesyłowa od zwykłego przewodu?
Zwykły przewód w niskich częstotliwościach modeluje się zazwyczaj jako element o pewnej rezystancji i pojemności pasożytniczej, pomijając zjawiska falowe. Linia przesyłowa uwzględnia rozkład parametrów wzdłuż długości oraz propagację fali napięcia i prądu. Gdy długość przewodu staje się porównywalna z długością fali sygnału lub czasem narastania impulsu, konieczne jest stosowanie pełnego modelu linii, aby prawidłowo przewidywać odbicia, przesłuchy i zniekształcenia.
Dlaczego dopasowanie impedancji w linii przesyłowej jest tak ważne?
Dopasowanie impedancji zapewnia, że cała moc dostarczona do linii jest pochłaniana przez obciążenie, a nie odbija się z powrotem do źródła. Niedopasowanie powoduje powstawanie fal stojących, które prowadzą do lokalnych przepięć lub nadmiernych prądów, a także do zniekształceń transmitowanego sygnału. W systemach wysokiej częstotliwości, zarówno analogowych, jak i cyfrowych, skuteczne dopasowanie jest kluczowe dla niezawodnej pracy, minimalizacji zakłóceń i spełnienia norm emisyjnych.
Jakie są najczęstsze rodzaje linii przesyłowych w praktyce?
Najczęściej spotykane są linie napowietrzne wysokiego napięcia w energetyce, kable koncentryczne i skrętki w telekomunikacji oraz linie mikropaskowe na płytkach drukowanych w układach mikrofalowych. W zastosowaniach specjalistycznych używa się też falowodów metalowych, linii paskowych, koplanarnych, a w technologiach kwantowych – nadprzewodzących linii przesyłowych. Każdy typ ma inną geometrię, inny rozkład pól elektromagnetycznych i inne parametry, dobierane pod kątem konkretnej aplikacji.
Kiedy w projektowaniu elektroniki trzeba uwzględniać efekty linii przesyłowej?
Efekty linii przesyłowej należy uwzględniać, gdy długość ścieżki lub przewodu jest istotnym ułamkiem długości fali sygnału lub gdy czas propagacji w linii jest porównywalny z czasem narastania impulsu. W praktyce oznacza to, że w szybkich systemach cyfrowych, interfejsach wysokiej przepływności oraz układach radiowych i mikrofalowych każdą istotną ścieżkę należy traktować jako linię transmisyjną. Pozwala to uniknąć błędów, takich jak niekontrolowane odbicia, przesłuchy i zakłócenia elektromagnetyczne.
