Refraktometr jest jednym z tych niepozornych przyrządów, które łączą ze sobą światy nauki, przemysłu i codziennej praktyki laboratoryjnej. Jego działanie opiera się na fundamentalnych prawach fizyki, a zastosowania obejmują tak różne dziedziny, jak chemia analityczna, technologia żywności, medycyna, enologia, akwarystyka czy kontrola jakości w przemyśle farmaceutycznym. Zrozumienie, czym jest refraktometr i jak interpretować wyniki pomiaru, pozwala lepiej wykorzystać potencjał tego prostego, lecz niezwykle użytecznego urządzenia.
Podstawy zjawiska załamania światła i współczynnik refrakcji
Kluczem do zrozumienia działania refraktometru jest zjawisko załamania światła. Gdy promień świetlny przechodzi z jednego ośrodka do drugiego – na przykład z powietrza do wody lub z wody do szkła – zmienia swoją prędkość i kierunek. Relację pomiędzy kątem padania a kątem załamania opisuje prawo Snelliusa. To właśnie ta zależność pozwala zdefiniować współczynnik refrakcji, czyli wielkość, która porównuje prędkość światła w próżni do prędkości światła w danym materiale.
Współczynnik załamania (oznaczany jako n) można zapisać jako n = c / v, gdzie c to prędkość światła w próżni, a v – prędkość światła w badanym ośrodku. Im większa wartość n, tym bardziej światło zwalnia i tym silniej ulega załamaniu. Dla czystej wody w temperaturze około 20°C współczynnik refrakcji wynosi mniej więcej 1,333, natomiast dla wielu roztworów wodnych – różni się w zależności od rodzaju i stężenia rozpuszczonej substancji.
Właśnie ta zależność między składem roztworu a wartością współczynnika załamania światła jest wykorzystywana w refraktometrii. Dodanie do wody substancji rozpuszczonej – na przykład cukru, soli, białek, alkoholu czy substancji aktywnych – zmienia gęstość optyczną roztworu, a więc i jego właściwości refrakcyjne. Pomiar n przy użyciu refraktometru pozwala więc pośrednio określić stężenie rozpuszczonych składników, o ile znana jest kalibracja lub odpowiedni model przeliczeniowy.
Zjawisko załamania światła silnie zależy od długości fali, dlatego w precyzyjnych pomiarach wykorzystuje się znormalizowane warunki, na przykład światło o określonej barwie (często odpowiadające linii sodowej D) oraz ściśle kontrolowaną temperaturę, najczęściej zbliżoną do 20°C. Pozwala to porównywać wyniki między różnymi laboratoriami i urządzeniami oraz tworzyć jednolite tabele odniesienia.
Budowa i rodzaje refraktometrów
Refraktometr, mimo pozornie skomplikowanego przeznaczenia, jest często urządzeniem o prostej i ergonomicznej konstrukcji. Jego istotą jest układ optyczny zdolny do precyzyjnego wyznaczenia kąta granicznego lub innego efektu związanego z załamaniem światła, oraz skala pomiarowa umożliwiająca bezpośredni odczyt interesującej wielkości, takiej jak współczynnik załamania, zawartość cukru lub stężenie określonego składnika.
Elementy składowe refraktometru optycznego

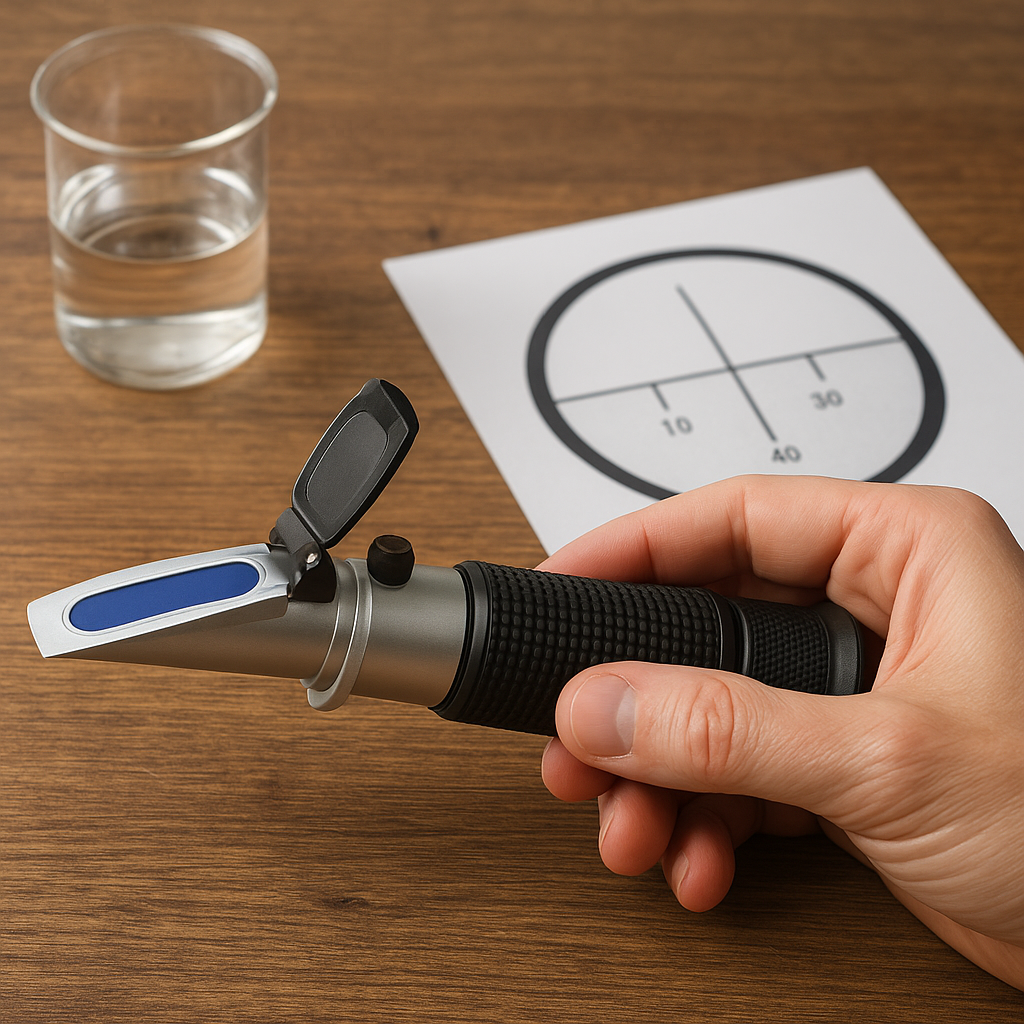

Tradycyjny refraktometr ręczny składa się zazwyczaj z kilku głównych części. Pierwszą z nich jest pryzmat pomiarowy, wykonany ze szkła lub innego materiału o dobrze znanych właściwościach optycznych i wysokim współczynniku załamania. Na jego powierzchnię nanosi się niewielką kroplę badanego roztworu. Następnie pryzmat przykrywa się ruchomą płytką lub pokrywką, która rozprowadza ciecz w cienkiej warstwie i zapewnia dobry kontakt optyczny między próbką a materiałem pryzmatu.
Drugim kluczowym elementem jest układ optyczny z soczewkami i często z wbudowaną skaleką, widoczną w okularze. Światło przechodzące przez mieszaninę pryzmatu i próbki tworzy charakterystyczną granicę między obszarem jasnym a ciemnym. Po ustawieniu ostrości i ewentualnym skorygowaniu pozycji pryzmatu, granica ta wskazuje na konkretne miejsce na skali. Ta granica jest bezpośrednim efektem kąta granicznego, przy którym promienie przestają przechodzić z jednego ośrodka do drugiego i ulegają całkowitemu wewnętrznemu odbiciu.
Większość refraktometrów ręcznych posiada pokrętło do kalibracji, które pozwala ustawić wskazania na wartość wzorcową, na przykład przy użyciu destylowanej wody lub specjalnego roztworu referencyjnego. Wielu producentów dodaje także układ kompensacji temperatury (ATC – Automatic Temperature Compensation). Uwzględnia on w przybliżony sposób wpływ temperatury na załamanie światła, co ułatwia użytkownikom uzyskiwanie powtarzalnych wyników bez konieczności ręcznej korekty.
Refraktometry cyfrowe i laboratoryjne
Rozwój elektroniki i optyki doprowadził do powstania cyfrowych refraktometrów stołowych oraz przenośnych. W takich urządzeniach światło emitowane jest z diody lub innego źródła, przechodzi przez próbkę umieszczoną na pryzmacie, a następnie pada na matrycę detektorów (np. linijkę diod fotoczułych). Na podstawie rozkładu natężenia światła w funkcji kąta oprogramowanie oblicza współczynnik załamania i automatycznie przelicza go na odpowiednie jednostki.
Cyfrowe refraktometry laboratoryjne często wyposażone są w zintegrowany termostat lub łączność z zewnętrznym łaźnikiem cyrkulacyjnym, co pozwala utrzymywać temperaturę z dokładnością do setnych części stopnia. Dzięki temu pomiary są wysoce powtarzalne i mogą służyć za wiarygodne odniesienie w badaniach naukowych oraz w kontroli jakości. Urządzenia te są szeroko stosowane w przemyśle farmaceutycznym, kosmetycznym, chemicznym, a także w badaniach nad właściwościami nowych materiałów.
Zaawansowane refraktometry laboratoryjne oferują możliwość zapisu wyników, tworzenia raportów, programowania metod pomiarowych oraz automatycznego przełączania skal. W jednym urządzeniu można więc mierzyć zarówno współczynnik załamania, jak i zawartość ekstraktu, alkoholu, zasolenia czy stężenia procentowego, w zależności od tego, jakie tabele przeliczeniowe i algorytmy zostały w nim zainstalowane.
Specjalistyczne rodzaje refraktometrów
Obok urządzeń uniwersalnych istnieją także refraktometry wyspecjalizowane do konkretnych zadań. Przykładem są refraktometry Brix, skalibrowane typowo do pomiaru zawartości cukru w roztworach wodnych. Skalę Brix definiuje się jako procent masowy sacharozy w wodzie – 10°Bx odpowiada 10 g sacharozy w 100 g roztworu. Tego typu refraktometry używane są w przemyśle spożywczym, sadownictwie, winiarstwie i piwowarstwie.
Innym przykładem są refraktometry do pomiaru zasolenia w akwarystyce morskiej i rybactwie. Skala takich urządzeń jest skonstruowana w jednostkach PSU lub promilach, tak aby bezpośrednio informować o ilości rozpuszczonych soli, co ma zasadnicze znaczenie dla utrzymania odpowiednich warunków dla organizmów wodnych. Zaawansowane modele uwzględniają wpływ temperatury i umożliwiają szybkie sprawdzenie parametrów wody bez potrzeby stosowania skomplikowanych analiz chemicznych.
Specjalne zastosowanie mają także refraktometry do olejów i cieczy chłodniczych, na przykład do kontroli stężenia glikolu w instalacjach chłodniczych lub do monitorowania jakości oleju w procesach technologicznych. Ich skale są tak przygotowane, aby przekładać współczynnik załamania światła bezpośrednio na parametr użytkowy, np. temperaturę zamarzania roztworu.
Zasady pomiaru i interpretacja wyników
Wykonanie wiarygodnego pomiaru refraktometrycznego wymaga stosowania kilku zasad praktycznych, związanych zarówno z przygotowaniem próbki, jak i dbałością o stan techniczny urządzenia. Przede wszystkim powierzchnia pryzmatu musi być czysta, pozbawiona zarysowań, resztek poprzednich próbek oraz pęcherzyków powietrza. Nawet niewielka ilość zanieczyszczeń może zafałszować kąt załamania i doprowadzić do błędu pomiaru.
Próbkę nanosi się najczęściej w postaci jednej lub kilku kropli za pomocą pipety, kapilary bądź bezpośrednio z pojemnika. Ważne jest, aby roztwór równomiernie pokrywał powierzchnię pomiarową, bez pozostawiania suchych miejsc i pęcherzy. Następnie zamyka się pokrywkę lub dociska specjalną płytkę, co poprawia przyleganie i stabilność optyczną układu. Po krótkim czasie, potrzebnym na wyrównanie temperatury, można przystąpić do odczytu.
W refraktometrach optycznych odczytu dokonuje się, patrząc przez okular na polu widzenia, gdzie widoczna jest skala wraz z linią graniczną pomiędzy obszarem jasnym a ciemnym. Punkt przecięcia tej linii ze skalą odpowiada wielkości poszukiwanej. W urządzeniach cyfrowych po włączeniu pomiaru wynik pojawia się na ekranie jako liczba, często z dodatkowymi informacjami, takimi jak temperatura próbki, godzina, numer metody czy jednostki.
Warto pamiętać, że refraktometr mierzy w pierwszej kolejności współczynnik załamania, a dopiero na tej podstawie wyznaczane są wartości w skalach wtórnych. Gdy próbka jest złożona, zawiera wiele różnych substancji lub znaczne ilości cząstek stałych, proste modele przeliczeniowe mogą nie być w pełni adekwatne. W takich sytuacjach konieczna jest kalibracja z użyciem wzorców o składzie zbliżonym do badanych próbek albo weryfikacja wyniku inną metodą analityczną.
Temperatura jest jednym z najważniejszych czynników wpływających na wynik. Wzrost temperatury zazwyczaj zmniejsza współczynnik załamania, gdyż rośnie odległość między cząsteczkami i zmienia się polaryzowalność ośrodka. Dlatego profesjonalne pomiary wykonuje się w warunkach ściśle kontrolowanych, a wyniki odnosi do określonej temperatury referencyjnej. Refraktometry z kompensacją automatyczną stosują odpowiednie korekty, jednak są to zwykle przybliżenia, wystarczające w wielu zastosowaniach praktycznych, lecz niewystarczające w precyzyjnych badaniach naukowych.
Zastosowania refraktometrów w nauce i przemyśle
Refraktometria jest metodą niezwykle wszechstronną, ponieważ współczynnik załamania jest wrażliwy na zmiany składu chemicznego, stężenia, temperatury, a nawet struktury molekularnej. Dzięki temu refraktometry znajdują zastosowanie nie tylko w kontroli jakości, ale też w badaniach podstawowych i rozwojowych, gdzie potrzebna jest szybka, nieskomplikowana technicznie metoda porównawcza.
Chemia analityczna i laboratoria badawcze
W chemii analitycznej refraktometria służy między innymi do wyznaczania stężeń roztworów, badania czystości substancji, a także do charakterystyki związków organicznych. Wielu chemików korzysta z refraktometru przy identyfikacji cieczy, porównując zmierzony współczynnik załamania z wartościami katalogowymi. Pozwala to wstępnie zweryfikować, czy otrzymany produkt syntezy ma oczekowaną strukturę lub czy nie zawiera istotnych domieszek.
W fizykochemii refraktometr jest narzędziem do badania mieszanin, roztworów wieloskładnikowych oraz zjawisk takich jak asocjacja, solwatacja czy zmiany struktury cieczy pod wpływem dodatków. Dane refraktometryczne mogą być używane do wyznaczania parametrów termodynamicznych, takich jak współczynniki aktywności, oraz do weryfikacji modeli opisujących oddziaływania międzycząsteczkowe. Ze względu na szybkość i prostotę pomiaru, refraktometria jest często łączona z innymi technikami, tworząc zestawy komplementarnych metod.
Technologia żywności, enologia i piwowarstwo
W przemyśle spożywczym refraktometr stał się standardowym narzędziem do pomiaru zawartości cukru i tzw. ekstraktu ogólnego. Sadownicy używają przenośnych refraktometrów Brix do oceny dojrzałości owoców bezpośrednio w sadzie. Pomiar kilku kropli soku pozwala stwierdzić, czy owoce osiągnęły odpowiednią słodycz i można przystąpić do zbiorów. Podobne pomiary wykonuje się w produkcji soków, nektarów, dżemów oraz syropów.
W enologii zawartość cukru w moszczu winogronowym jest jednym z podstawowych parametrów decydujących o potencjalnej zawartości alkoholu w przyszłym winie. Refraktometr umożliwia szybkie oszacowanie tego parametru, co pomaga w podejmowaniu decyzji o terminie zbiorów, korektach procesu fermentacji lub ewentualnych dodatkach. W piwowarstwie natomiast mierzy się ekstrakt brzeczki, co pozwala kontrolować wydajność zacierania i przewidywać moc gotowego piwa.
W wielu liniach produkcyjnych refraktometry cyfrowe mogą być zintegrowane z systemem nadzoru procesów, dzięki czemu parametry są monitorowane w sposób ciągły. Pozwala to szybko reagować na odchylenia od normy, optymalizować zużycie surowców i utrzymywać stałą jakość wyrobu końcowego. W takich zastosowaniach ogromne znaczenie ma stabilność kalibracji oraz odporność urządzeń na czynniki środowiskowe.
Medycyna, farmacja i nauki biologiczne
W medycynie refraktometria stosowana jest między innymi do oceny gęstości moczu, zawartości białka w płynach biologicznych czy stężenia niektórych substancji w surowicy. Refraktometrurię wykorzystuje się także w okulistyce, choć tam częściej mowa o analizie układu optycznego oka niż o klasycznym urządzeniu pomiarowym do roztworów. W diagnostyce laboratoryjnej refraktometr jest pomocniczym narzędziem ułatwiającym szybkie przesiewowe oznaczenia bez konieczności stosowania bardziej złożonych metod.
W przemyśle farmaceutycznym i kosmetycznym współczynnik załamania światła jest ważnym parametrem kontrolnym, służącym zarówno do identyfikacji surowców, jak i do monitorowania składu roztworów, emulsji czy żeli. Zmiana współczynnika refrakcji może sygnalizować niepożądane reakcje zachodzące w produkcie, degradację składników aktywnych lub wahania stężenia. Dlatego refraktometr często stanowi element rutynowego systemu kontroli jakości wytwarzania.
W naukach biologicznych refraktometry są wykorzystywane na przykład do oceny stężenia białek w roztworach, wyznaczania gradientów gęstości oraz monitorowania procesów takich jak dializa, ultrafiltracja czy krystalizacja białek. Szczególnie przydatne są tam urządzenia o wysokiej czułości i możliwości pracy z bardzo małymi objętościami, co jest istotne przy pracy z drogimi lub trudno dostępnymi próbkami.
Inne obszary zastosowań
Akwarystyka morska, hodowla ryb i badania oceanograficzne korzystają z refraktometrów do kontroli zasolenia wody. Utrzymanie właściwego poziomu soli jest kluczowe dla zdrowia organizmów, dlatego szybka możliwość oceny tego parametru jest niezwykle cenna. W inżynierii środowiska refraktometria może być stosowana do monitorowania zanieczyszczeń w wodach przemysłowych, o ile istnieje korelacja między składem cieczy a jej właściwościami optycznymi.
W przemyśle metalurgicznym i obróbki skrawaniem refraktometr pozwala kontrolować stężenie chłodziw i emulsji olejowych. Zbyt rozcieńczone chłodziwo może nie zapewniać właściwej ochrony narzędzi i obrabianych powierzchni, natomiast zbyt skoncentrowane zwiększa koszty eksploatacji. Pomiar refraktometryczny daje szybki wgląd w rzeczywiste stężenie mieszaniny, bez konieczności sięgania po czasochłonne analizy laboratoryjne.
Refraktometria znajduje zastosowanie także w badaniach materiałowych, na przykład przy analizie polimerów, szkła specjalnego, cieczy jonowych czy cieczy nadkrytycznych. Zmiany współczynnika załamania w funkcji temperatury, ciśnienia lub składu mieszaniny dostarczają istotnych informacji o strukturze i właściwościach badanych substancji, co ma znaczenie przy projektowaniu nowych materiałów funkcjonalnych.
Ograniczenia i dobre praktyki stosowania refraktometrów
Choć refraktometria jest metodą szybką i stosunkowo prostą, nie jest pozbawiona ograniczeń. Współczynnik załamania jest wielkością uśrednioną dla całego ośrodka, wrażliwą na obecność wielu różnych składników. W roztworach złożonych, zawierających mieszaniny substancji o odmiennych właściwościach optycznych, interpretacja wyników może być trudna. Bez odpowiednich modeli lub danych referencyjnych trudno stwierdzić, jaka zmiana składu stoi za zaobserwowaną różnicą w n.
Istotnym źródłem błędów jest obecność zawiesin, pęcherzyków gazu czy cząstek stałych, które rozpraszają światło i zaburzają wyznaczenie kąta granicznego. W takich przypadkach próbkę należy przefiltrować, odwirować lub poddać innym zabiegom klarującym. Należy także pamiętać, że skala Brix czy inne skale wtórne zostały zdefiniowane dla określonych typów roztworów; stosowanie ich do cieczy o odmiennym składzie może prowadzić do wyników jedynie orientacyjnych.
Dobrym zwyczajem jest regularna kalibracja refraktometru przy użyciu odpowiednich wzorców, najczęściej roztworów o znanym współczynniku załamania lub znanym stężeniu. Pozwala to zachować spójność pomiarową między różnymi seriami badań, a także wykryć ewentualne uszkodzenia pryzmatu, zabrudzenia czy zmiany w działaniu elektroniki. Dbałość o stan techniczny urządzenia i stosowanie procedur kontrolnych są szczególnie ważne tam, gdzie wyniki pomiaru wiążą się z bezpieczeństwem produktów lub istotnymi decyzjami procesowymi.
Bliska współpraca między użytkownikami refraktometrów a specjalistami z zakresu metrologii, chemii analitycznej czy inżynierii procesowej pozwala w pełni wykorzystać potencjał tej metody. Poprzez właściwą interpretację wyników, budowę modeli korelacyjnych oraz łączenie refraktometrii z innymi technikami pomiarowymi można uzyskać bogaty i wiarygodny obraz badanych układów, nie ograniczając się jedynie do prostych odczytów skali.
FAQ
Do czego służy refraktometr i jakie parametry można nim mierzyć?
Refraktometr służy do pomiaru współczynnika załamania światła w cieczach, a pośrednio do określania stężenia rozpuszczonych substancji. W zależności od skali i kalibracji może mierzyć zawartość cukru (np. w stopniach Brix), zasolenie, ekstrakt ogólny, gęstość optyczną, a także parametry użytkowe, takie jak stężenie chłodziw, zawartość alkoholu czy przewidywana temperatura zamarzania roztworu glikolu.
Jak poprawnie korzystać z refraktometru ręcznego?
Przed pomiarem należy oczyścić pryzmat miękką ściereczką i ewentualnie wodą destylowaną. Następnie nanosi się kroplę próbki, zamyka pokrywkę i odczekuje chwilę na wyrównanie temperatury. Odczytu dokonuje się, patrząc przez okular i ustawiając ostrość tak, aby granica jasnego i ciemnego pola była wyraźna. Po pomiarze trzeba usunąć próbkę, ponownie umyć pryzmat i zabezpieczyć urządzenie przed uszkodzeniem.
Czym różni się refraktometr optyczny od cyfrowego?
Refraktometr optyczny wymaga ręcznego odczytu wyniku z wbudowanej skali widocznej w okularze. Jest prosty, niezawodny i nie wymaga zasilania, ale dokładność zależy od użytkownika. Refraktometr cyfrowy wykorzystuje detektory światła i elektronikę do automatycznego wyznaczenia współczynnika załamania, a wynik wyświetla w formie liczbowej. Często posiada kompensację temperatury, pamięć danych i możliwość pracy w wielu skalach pomiarowych.
Jak duży wpływ ma temperatura na wynik pomiaru refraktometrem?
Temperatura ma istotny wpływ, ponieważ zmienia gęstość i właściwości optyczne cieczy. Wzrost temperatury zazwyczaj obniża współczynnik załamania, co może prowadzić do zaniżenia odczytów, np. stopni Brix. Dlatego poważne pomiary wykonuje się w kontrolowanych warunkach, a wyniki odnosi do temperatury standardowej, zwykle 20°C. Refraktometry z automatyczną kompensacją temperatury wprowadzają korekty, co ogranicza błędy w zastosowaniach praktycznych.
Czy refraktometr może zastąpić inne metody analityczne?
Refraktometr jest doskonałym narzędziem szybkiej kontroli, ale nie zawsze zastępuje inne techniki. Świetnie sprawdza się przy stałych, powtarzalnych matrycach, np. sokach czy chłodziwach, gdzie istnieją dobrze opracowane krzywe kalibracyjne. W roztworach złożonych, zawierających wiele różnych składników, trudno jednoznacznie powiązać współczynnik załamania z konkretną substancją. W takich przypadkach refraktometria stanowi uzupełnienie metod spektroskopowych, chromatograficznych lub klasycznej analizy chemicznej.
