Georadar jest jednym z najważniejszych narzędzi badawczych, jakie trafiły do warsztatu geologa, archeologa, inżyniera i geofizyka w ostatnich dekadach. Pozwala on zajrzeć w głąb ośrodka gruntowego bez wykonywania odwiertów, wykopów czy niszczenia badanych obiektów. Dzięki temu stał się podstawą wielu nowoczesnych metod rozpoznania podłoża, oceny stanu konstrukcji oraz dokumentacji dziedzictwa kulturowego. Zrozumienie zasady działania georadaru, jego ograniczeń i możliwości jest dziś kluczowe dla prowadzenia świadomych badań podpowierzchniowych w geologii i naukach pokrewnych.
Zasada działania georadaru i podstawy fizyczne metody
Georadar, określany także jako GPR (Ground Penetrating Radar), to metoda geofizyczna wykorzystująca fale elektromagnetyczne o wysokiej częstotliwości do obrazowania struktur znajdujących się pod powierzchnią gruntu. Istota działania polega na rejestracji fal emitowanych przez antenę nadawczą, które rozchodzą się w ośrodku, a następnie odbijają od granic warstw o zróżnicowanych własnościach fizycznych i powracają do anteny odbiorczej. Czas ich powrotu i amplituda są podstawą do rekonstrukcji budowy podłoża.
Fale wysyłane przez georadar mają zazwyczaj częstotliwość od kilkudziesięciu do kilkuset megaherców. Niższe częstotliwości penetrują głębiej, ale dają gorszą rozdzielczość obrazu. Wyższe zapewniają bardzo dobrą rozdzielczość, lecz ich zasięg w gruncie jest ograniczony. Właśnie ta zależność między rozdzielczością a głębokością penetracji jest jednym z podstawowych zagadnień przy projektowaniu badań georadarowych.
Podstawową wielkością kontrolującą rozchodzenie się fal jest stała dielektryczna ośrodka, zwana też przenikalnością elektryczną względną. Im większa jest zawartość wody w gruncie, tym wyższa stała dielektryczna i tym wolniej propaguje się fala. W praktyce czas przebiegu impulsu radarowego informuje o odległości do granicy między warstwami o różnych własnościach dielektrycznych. Tam, gdzie zmiana tej właściwości jest gwałtowna, pojawia się silne odbicie impulsu.
Podobnie jak w przypadku innych metod geofizycznych, takich jak sejsmika, także w georadarze istotną rolę odgrywa zjawisko tłumienia fal. Część energii jest absorbowana przez grunt, zwłaszcza gdy zawiera on dużo minerałów przewodzących lub roztworów jonowych. Grunty zasolone, gliniaste, o dużej zawartości materiału ilastego, powodują silne tłumienie sygnału i znaczne skrócenie efektywnej głębokości penetracji.
Kluczowe znaczenie dla wiarygodności danych ma również geometria pomiaru. W klasycznej konfiguracji antena nadawcza i odbiorcza są umieszczone blisko siebie, co pozwala na tzw. pomiary w układzie monostatycznym lub bistatycznym o stałej odległości anten. Poruszając zestawem anten po powierzchni terenu, rejestruje się kolejne ślady radarowe, które po złożeniu tworzą przekrój zwany radarogramem.
Budowa, rodzaje georadarów i parametry pomiaru

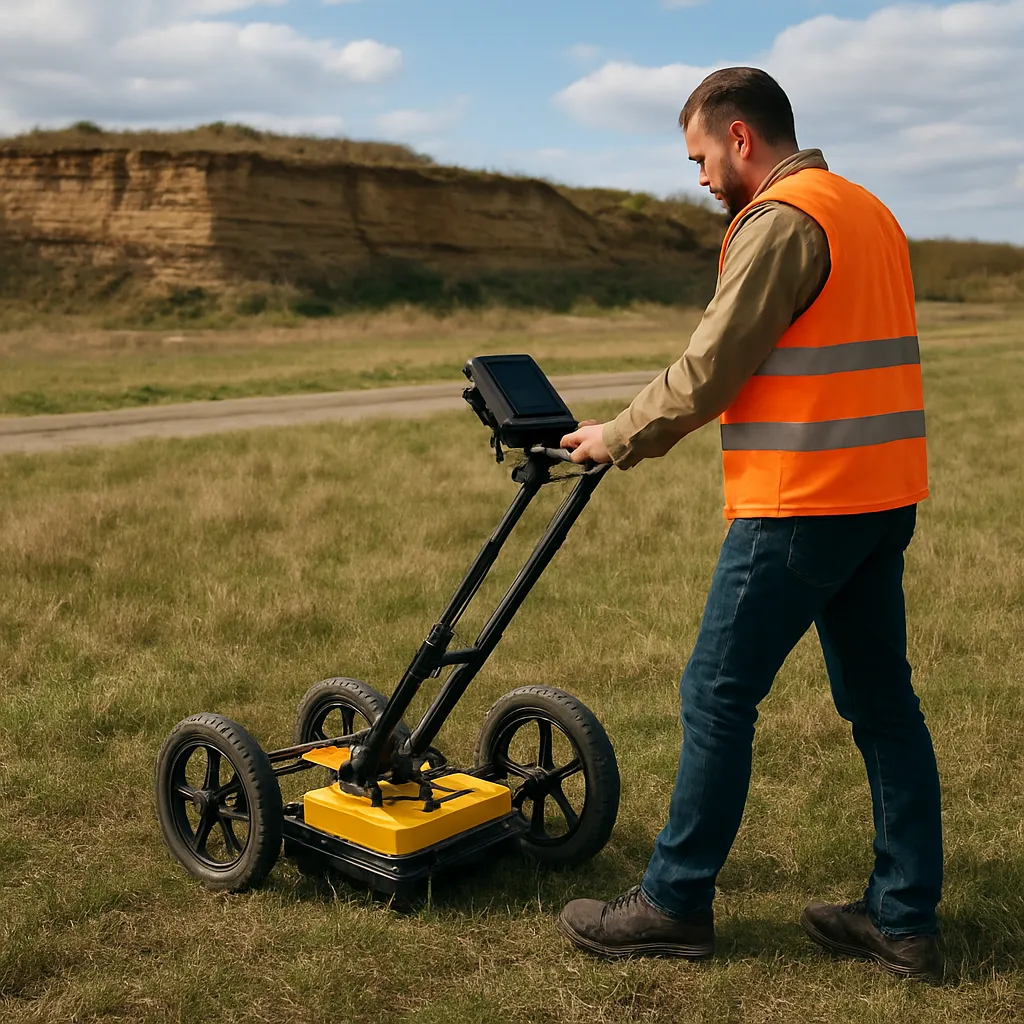

Każdy georadar składa się z kilku zasadniczych komponentów: jednostki centralnej, odpowiedzialnej za generowanie impulsu i akwizycję sygnału, zestawu anten nadawczo-odbiorczych oraz systemu rejestrującego i wizualizującego dane. Współczesne urządzenia często integrują te elementy w kompaktowych obudowach, umożliwiając szybkie pomiary terenowe i natychmiastowy podgląd wyników.
Anteny georadarowe dzieli się na ekranowane i nieekranowane. Anteny ekranowane otoczone są materiałem pochłaniającym promieniowanie w kierunku przeciwnym do podłoża, co pozwala ograniczyć zakłócenia i promieniowanie w górę. Stosuje się je przede wszystkim w badaniach inżynierskich, przy diagnostyce budowli i w warunkach miejskich. Anteny nieekranowane, lżejsze i często o większym zasięgu, wykorzystuje się w badaniach geologicznych, hydrologicznych i w kartowaniu form powierzchniowych.
Bardzo ważnym parametrem pomiaru jest częstotliwość anteny. Anteny o częstotliwości rzędu 25–50 MHz mogą badać struktury na głębokości nawet kilkunastu metrów, lecz odwzorowują przede wszystkim duże, regionalne granice litologiczne. Anteny 100–250 MHz penetrują na głębokość kilku metrów i są kompromisem między rozdzielczością a zasięgiem, użytecznym w klasycznych pracach inżyniersko–geologicznych. Anteny o częstotliwości 400–900 MHz znajdują zastosowanie w diagnostyce obiektów budowlanych, badaniach archeologicznych czy analizie cienkich warstw nawierzchni drogowych.
W praktyce georadar może pracować w trybie ciągłym, kiedy rejestruje się dane podczas ruchu urządzenia, lub w trybie punktowym, gdzie wykonuje się pomiary na ściśle określonych pozycjach. Dodatkowym aspektem jest gęstość profilowania, czyli odległość między kolejnymi liniami pomiarowymi. Im bardziej zagęszczona siatka profili, tym bardziej szczegółowy obraz 3D możliwy jest do uzyskania na etapie interpretacji.
Nowoczesne systemy georadarowe coraz częściej integrują się z systemami pozycjonowania GPS oraz platformami mobilnymi. Istnieją zestawy montowane na pojazdach, saniami ciągniętych po śniegu, a nawet na dronach. Pozwala to na szybkie pozyskiwanie danych na dużych obszarach, co ma duże znaczenie w regionalnych badaniach geologicznych oraz w kartowaniu stref ryzyka geotechnicznego.
Zastosowania georadaru w geologii i naukach o Ziemi
Georadar stał się kluczowym narzędziem we współczesnej geologii stosowanej. Jednym z najważniejszych obszarów wykorzystania jest rozpoznanie budowy czwartorzędowego podłoża, szczególnie w strefach osadów nieskonsolidowanych: piasków, żwirów, lessów i mułów. Dzięki wysokiej rozdzielczości fal elektromagnetycznych możliwe jest śledzenie granic litologicznych, identyfikacja dawnych koryt rzecznych, struktur sedymentacyjnych i nieciągłości.
W hydrogeologii georadar pomaga lokalizować zwierciadło wód gruntowych, strefy filtracji oraz struktury sprzyjające migracji wody. Różnice przenikalności elektrycznej między ośrodkami nasyconymi i nienasyconymi wodą powodują wyraźne odbicia, pozwalające konstruować modele budowy strefy aeracji i saturacji. Jest to niezwykle pomocne przy planowaniu ujęć wód podziemnych, analizie zagrożeń związanych z podtopieniami oraz projektowaniu systemów odwodnienia.
Szczególne znaczenie ma georadar w badaniach obszarów glacjalnych i peryglacjalnych. W lodowcach wykorzystuje się go do określania grubości pokrywy lodowej, lokalizacji stref basalnych i uwięzionych zbiorników wodnych. W osadach polodowcowych pozwala rozpoznawać ukrytą rzeźbę podłoża, tunele lodowcowe, kemy i ozy. Z kolei w strefach wieloletniej zmarzliny służy do kartowania granicy aktywnej warstwy sezonowego rozmarzania.
W geologii inżynierskiej i geotechnice georadar wspiera ocenę warunków posadowienia obiektów budowlanych. Umożliwia lokalizowanie pustek krasowych, stref rozluźnienia gruntu, osłabionych skarp i nasypów. Jego znaczenie rośnie zwłaszcza w rejonach zurbanizowanych, gdzie klasyczne odwierty są kosztowne i trudne logistycznie. Georadarowe rozpoznanie podłoża pozwala zoptymalizować sieć wierceń i ograniczyć ryzyko nieprzewidzianych problemów podczas inwestycji.
Istotnym nurtem są badania georadarowe osadów rzecznych i morskich. Na plażach wykorzystuje się je do identyfikacji barier piaskowych, stratygrafii wydm oraz historycznych linii brzegowych. W strefach przybrzeżnych aparatura holowana za łodzią może mapować granice osadów, strefy erozji i depozycji, a także ślady dawnych katastrof naturalnych w zapisie sedymentologicznym.
Georadar w archeologii, ochronie dziedzictwa i badaniach środowiska
Metoda GPR stała się nieodzownym elementem badań archeologicznych. Jej głównym atutem jest możliwość lokalizacji reliktów kultury materialnej bez prowadzenia inwazyjnych wykopalisk. Archeolodzy wykorzystują georadar do identyfikacji murów fundamentowych, jam posłupowych, grobów, pieców, dróg i rowów granicznych. Wiele stanowisk udaje się w ten sposób rozpoznać wstępnie, ograniczając prace ziemne wyłącznie do najistotniejszych obszarów.
Różnice w odpowiedzi georadarowej wynikają z odmiennych własności dielektrycznych materiałów archeologicznych, takich jak cegła, kamień czy drewno, w porównaniu z otaczającym je gruntem. W efekcie na radarogramach pojawiają się charakterystyczne hiperbole i refleksy, które doświadczony badacz potrafi zinterpretować w kategoriach struktur archeologicznych. Istotne jest przy tym zastosowanie wysokoczęstotliwościowych anten, umożliwiających odwzorowanie detali na głębokości od kilkudziesięciu centymetrów do kilku metrów.
Georadar znajduje również zastosowanie w ochronie dziedzictwa architektonicznego. Badanie murów, sklepień i fundamentów budowli zabytkowych pozwala diagnozować zasięg spękań, strefy zawilgocenia, odspojenia warstw oraz ukryte elementy konstrukcyjne. Dzięki temu konserwatorzy mogą lepiej planować prace naprawcze, minimalizując ryzyko uszkodzenia substancji zabytkowej.
W kontekście badań środowiska georadar pomaga identyfikować zanieczyszczenia w strefie przypowierzchniowej, szczególnie tam, gdzie obecne są odpady przemysłowe, składowiska czy nielegalne wysypiska. Choć sam sygnał elektromagnetyczny nie dostarcza informacji o składzie chemicznym, to lokalizacja anomalii strukturalnych, pustek i obiektów obcych w profilu glebowym bywa pierwszym krokiem do zaplanowania badań szczegółowych, np. wierceń czy analiz laboratoryjnych.
Interesującym kierunkiem jest wykorzystanie georadaru w monitoringu zmian środowiskowych. Powtarzalne pomiary prowadzone w tych samych lokalizacjach pozwalają śledzić ewolucję wydm, osiadanie terenu nad wyrobiskami górniczymi, rozwój erozji wąwozowej czy zmiany grubości pokrywy śnieżnej. Zastosowanie georadaru w połączeniu z innymi technikami, jak skaning laserowy czy fotogrametria, tworzy kompleksowy obraz dynamiki procesów geomorfologicznych.
Ograniczenia metody, interpretacja danych i ryzyko błędów
Mimo ogromnych możliwości georadar nie jest narzędziem uniwersalnym. Podstawowym ograniczeniem jest wspomniane już tłumienie fal w ośrodkach przewodzących elektrycznie. Grunty gliniaste, ilaste, silnie zmineralizowane lub zasolone często uniemożliwiają uzyskanie głębszych obrazów. W takich sytuacjach sygnał zanika na głębokości jednego lub dwóch metrów, co mocno ogranicza przydatność metody.
Drugą kwestią jest złożoność interpretacji danych. Radarogram przedstawia obraz w dziedzinie czasu, który trzeba przeliczyć na głębokość, zakładając pewną wartość prędkości propagacji fali w ośrodku. Jeżeli przyjęte parametry są błędne, może dojść do zafałszowania położenia obiektów. Dlatego często prowadzi się tzw. kalibrację na obiektach o znanej głębokości lub łączy dane georadarowe z wynikami wierceń czy odkrywek.
Typowym elementem radarogramów są hiperbole, czyli charakterystyczne krzywe generowane przez punktowe lub liniowe obiekty w ośrodku. Wykrycie takiej anomalii nie zawsze oznacza obecność obiektu antropogenicznego czy geologicznej struktury o szczególnym znaczeniu. Może to być np. głaz, pień drzewa, fragment starej instalacji lub nawet efekt lokalnej zmiany wilgotności gruntu. Bez wsparcia dodatkowych informacji bardzo łatwo o nadinterpretację.
Błędy mogą wynikać także z niedostosowania konfiguracji sprzętu do warunków terenowych. Użycie zbyt wysokiej częstotliwości anteny na podłożu silnie gliniastym da obraz płytki i nieczytelny, podczas gdy zastosowanie częstotliwości zbyt niskiej w badaniach detali konstrukcyjnych nie ujawni cienkich elementów. Kluczem jest doświadczenie operatora i umiejętność przewidywania, jak zachowa się fala elektromagnetyczna w danym środowisku geologicznym.
W interpretacji danych pomocne są zaawansowane algorytmy przetwarzania: filtracja zakłóceń, wzmocnienie sygnału, migracja, a także metody tomografii radarowej. Pozwalają one poprawić czytelność obrazów i lepiej lokalizować obiekty w przestrzeni. Jednak nadmierne i nieumiejętne przetwarzanie może wprowadzić artefakty, które mylnie zostaną uznane za struktury geologiczne lub archeologiczne. Z tego względu ważne jest łączenie wyników GPR z innymi metodami geofizycznymi i danymi geologicznymi.
Nie bez znaczenia jest także aspekt organizacyjny. Georadar wymaga starannego przygotowania kampanii pomiarowej: zaplanowania profili, określenia gęstości siatki, wyboru częstotliwości anten oraz sposobu dokumentacji terenowej. Brak tych elementów prowadzi do powstawania luk w danych i utrudnia ich późniejsze wykorzystanie, nawet jeśli sam pomiar został wykonany poprawnie od strony technicznej.
Rozwój technologiczny, integracja z innymi metodami i perspektywy badań
Rozwój technologii georadarowej przebiega równolegle z postępem w elektronice, informatyce i teledetekcji. Nowoczesne systemy charakteryzują się większym zakresem dynamicznym, szybszą akwizycją danych oraz możliwością pracy na wielu częstotliwościach jednocześnie. Wprowadzanie anten wielokanałowych pozwala rejestrować większą liczbę profili w jednym przejściu, co znacząco zwiększa wydajność prac terenowych.
Coraz ważniejszą rolę odgrywa integracja georadaru z innymi technikami pomiarowymi. Połączenie GPR z sejsmiką, tomografią elektrooporową, magnetometrią czy geochemicznymi analizami próbek umożliwia uzyskanie pełniejszego obrazu budowy geologicznej. Każda z metod reaguje na inne własności ośrodka: gęstość, opór elektryczny, podatność magnetyczną czy skład mineralny. Dopiero ich wspólna interpretacja pozwala z dużą pewnością identyfikować granice litologiczne, strefy uskokowe, pustki krasowe czy struktury glacitektoniczne.
Istotnym kierunkiem badań jest rozwój metod 3D i 4D. Klasyczne georadarowe przekroje 2D coraz częściej zastępowane są trójwymiarowymi blokami danych, uzyskiwanymi poprzez gęste profilowanie w dwóch prostopadłych kierunkach. Takie podejście jest szczególnie wartościowe w archeologii, diagnostyce budowli i kartowaniu złożonych struktur geologicznych. W wymiarze 4D, gdzie dodaje się czynnik czasu, możliwe staje się śledzenie zmian struktury ośrodka, np. w trakcie eksploatacji górniczej czy procesu stabilizacji gruntu.
Perspektywiczne są także zastosowania georadaru w badaniach planetarnych. Koncepcje misji kosmicznych przewidują wykorzystanie radarów penetrujących grunt do rozpoznania struktury regolitu, lokalizacji potencjalnych zasobów lodu oraz identyfikacji dawnych kanałów przepływu cieczy na powierzchni Marsa czy księżyców lodowych. Zasady fizyczne pozostają podobne jak na Ziemi, choć warunki środowiskowe, skład podłoża i skala zjawisk wymagają specjalnie przystosowanych rozwiązań technicznych.
Równolegle rozwija się oprogramowanie do automatycznej interpretacji danych. Algorytmy uczenia maszynowego i sieci neuronowych analizują ogromne zbiory radarogramów, wykrywając powtarzalne wzorce odpowiadające określonym typom struktur. Takie podejście może znacząco przyspieszyć prace interpretacyjne, zmniejszyć subiektywizm ocen i ułatwić przetwarzanie danych w projektach o dużym zasięgu przestrzennym.
Nie można pominąć rozwoju w obszarze sprzętu mobilnego. Lżejsze anteny, energooszczędne jednostki centralne i bezprzewodowa transmisja danych sprawiają, że georadar staje się narzędziem powszechniej dostępnym. Ułatwia to jego wykorzystanie w edukacji akademickiej, treningu przyszłych geologów i archeologów oraz w małych firmach inżynierskich. Pojawia się coraz więcej aplikacji terenowych umożliwiających wstępną interpretację danych bezpośrednio w terenie, co zwiększa efektywność prac i pozwala dynamicznie modyfikować program badań.
W miarę jak rośnie ilość danych georadarowych gromadzonych w archiwach instytucji badawczych, istotne staje się tworzenie standardów ich przechowywania, udostępniania i ponownego wykorzystania. Zasoby te mogą służyć nie tylko w konkretnych projektach, ale także w długoterminowych analizach zmian środowiska, ocenie stabilności konstrukcji czy planowaniu przestrzennym na poziomie regionalnym.
FAQ – najczęściej zadawane pytania o georadar
Jak głęboko może sięgnąć georadar i od czego to zależy?
Głębokość penetracji georadaru zależy głównie od częstotliwości anteny oraz własności elektrycznych ośrodka. W suchych piaskach anteny niskoczęstotliwościowe mogą sięgać nawet kilkunastu metrów, a w wyjątkowo sprzyjających warunkach jeszcze głębiej. W glebach gliniastych, zasolonych lub silnie zmineralizowanych zasięg ogranicza się często do jednego–dwóch metrów. Wybór częstotliwości jest więc kompromisem między głębokością a rozdzielczością obrazu, zawsze dostosowywanym do celu projektu i warunków geologicznych badanego terenu.
Czy georadar może zastąpić odwierty geologiczne?
Georadar nie zastępuje całkowicie odwiertów, ale pozwala znacząco ograniczyć ich liczbę i lepiej zaplanować lokalizacje. Radarogram dostarcza ciągłej informacji przestrzennej o strukturach w podłożu, natomiast odwiert daje punktowe, lecz bardzo dokładne dane litologiczne i hydrogeologiczne. Najlepsze efekty osiąga się, łącząc obie metody: georadar wskazuje potencjalne nieciągłości, pustki czy granice warstw, a pojedyncze wiercenia służą kalibracji głębokości i potwierdzeniu interpretacji. Taki zintegrowany model znacznie zmniejsza niepewność rozpoznania podłoża.
W jakich warunkach georadar działa najgorzej?
Największe problemy pojawiają się w ośrodkach o wysokiej przewodności elektrycznej, gdzie fale elektromagnetyczne są silnie tłumione. Dotyczy to przede wszystkim gruntów gliniastych, iłów, namułów organicznych, a także stref z dużym zasoleniem wód gruntowych czy skał zawierających minerały przewodzące. W takich warunkach sygnał szybko zanika i radarogram pokazuje jedynie bardzo płytką strefę. Trudności mogą wystąpić też w terenach silnie zurbanizowanych, z licznymi instalacjami i elementami metalowymi generującymi zakłócenia. Dlatego przed badaniami zawsze analizuje się charakter lokalnego środowiska geologicznego.
Czy obsługa georadaru wymaga specjalistycznego wykształcenia?
Podstawowe pomiary georadarowe można wykonać po krótkim przeszkoleniu sprzętowym, jednak pełna interpretacja danych wymaga wiedzy z zakresu geofizyki, geologii i przetwarzania sygnałów. Niezbędne jest rozumienie zjawisk fizycznych wpływających na rozchodzenie się fal, znajomość typowych form sygnału i umiejętność odróżniania struktur geologicznych od artefaktów pomiarowych. W praktyce najlepsze rezultaty uzyskuje się, gdy obsługą i analizą danych zajmuje się zespół łączący doświadczenie georadarowe z wiedzą geologiczną, archeologiczną lub inżynierską, zależnie od charakteru projektu.
Czy georadar jest bezpieczny dla ludzi i środowiska?
Georadar wykorzystuje fale elektromagnetyczne o mocy i częstotliwościach porównywalnych z innymi urządzeniami radiowymi, zwykle znacznie poniżej poziomów uznawanych za niebezpieczne. Badania prowadzi się według norm określających dopuszczalne wartości natężeń pól elektromagnetycznych, a same urządzenia są projektowane z myślą o pracy w pobliżu ludzi. W praktyce promieniowanie kierowane jest głównie w głąb podłoża, a ekspozycja operatora jest niewielka. Georadar nie ingeruje w strukturę gruntu, nie powoduje wstrząsów ani zanieczyszczeń, dlatego uważa się go za metodę bezinwazyjną i przyjazną środowisku.
